学校本地远程集中空调控制系统方案(RACC-485)
时间: 2018-06-23浏览次数:
使用一种可以集中控制空调的系统,由指定的工作人员对全校的所有空调进行集中控制管理,当夏天室内温度过低时可以自动调高空调的温度,或者关闭空调,保持在一个舒适节能的温度范围。



  一、学校空调控制系统——应用背景

  随着经济的发展以及国家对教育的重视,很多学校已经开始在教室、宿舍、图书馆等学生学习、生活的,娱乐等室内环境中安装了空调,以确保给学习一个舒适的环境,强调舒适的同时,空调的管理以及节能环保也是一个不能忽略的问题,例如:在教室环境中使用空调,如果把空调的操作权放任给学生或是上课老师,空调将可能会被长期的处在18度制冷工作状态高负荷运行,在盛夏空调每调高1度,可降低7%至10%的用电负荷,从健康的角度来说,盛夏期间室内与室外最好温差为4至5摄氏度,这样能防止因室内外温差过大而患病感冒,甚至得“空调病”,另外如果谁都可以开关空调,空调的损坏率也非常高。

  同样,安装在图书馆、办公楼里的空调一样会面临以上的问题,使用一种可以集中控制空调的系统,由指定的工作人员对全校的所有空调进行集中控制管理,当夏天室内温度过低时可以自动调高空调的温度,或者关闭空调,保持在一个舒适节能的温度范围。


  二、产品简介

  RACC-485是广州派谷电子科技有限公司自主创新研制出的以节能、远程集中控制为目的一种新型学习型空调远程控制器(以下简称控制器),控制器能学习所有带有遥控器的空调及其它设备的红外码值。模拟遥控器发送控制指令,控制器控制空调不需要改装或拆装空调。使空调远程控制更智能,更简单。

  控制器主要功能是用户可以利用远程PC机通过后台控制软件实现对空调的开关、温度、风速、运行模式等进行控制,控制器自带温度传感器能感知其所在地的温度信息,通过温度的实时监测、后台系统的温控策略实现空调的自动开关,自动温度调节,风速调节,保持空调所在地的温度处于指定的合理状态范围,从而达到节能、远程集控的目的。


  三、 产品主要功能

          1、 在PC机上集中远程控制空调;

          2、 远程手动开关空调;

          3、 远程手动调整空调温度;

          4、 远程手动调整空调运行模式;

          5、 远程采集空调控制器所在地温度(因空调控制器安装的位置不同,可能与空调出风口温度存在误差);

          6、 允许使用空调机原配遥控器现场设置空调温度等状态(不影响原空调的各种功能及使用);

          7、 控制器不直接接触空调,使用红外控制空调(安装时无需拆开空调);

          8、 远程定时开关空调;

          9、 根据设定的温度远程自动开关空调;

          10、根据设定的室温上限值、下限值,远程自动调节空调温度(节能控制);

          11、对所有空调进行远程分组管理;

          12、支持外挂红外发射头,外挂距离可达三十米,可实现复杂环境下的红外控制;

          13、支持外挂电源探测器,可探测空调是否开启使用;

          14、支持外挂人体红外探测器,可实现,人走关闭空调的智能控制。


  四、 产品应用

  适用于酒店,医院,学校,仓库,机房,档案室,政府机关,公共场所的空调节能集中控制管理,对各种现有的普通空调(普通壁挂式空调,柜机,吸顶机等所有可以用遥控器控制的家用、商用空调)实现中央空调的集中节能控制管理。


  五、 产品技术参数


产品规格 参数
物理尺寸 170*110*28mm
重量 约0.4kg
安装方式 壁挂式/暗藏式
工作温度 -15℃~50℃
工作湿度 10%到95%(元凝露)
红外载波频率 38KHZ
红外发射距离 小于10米
功耗 小于3.5W
  7种状态提示灯



  四、 设备简介及布线安装

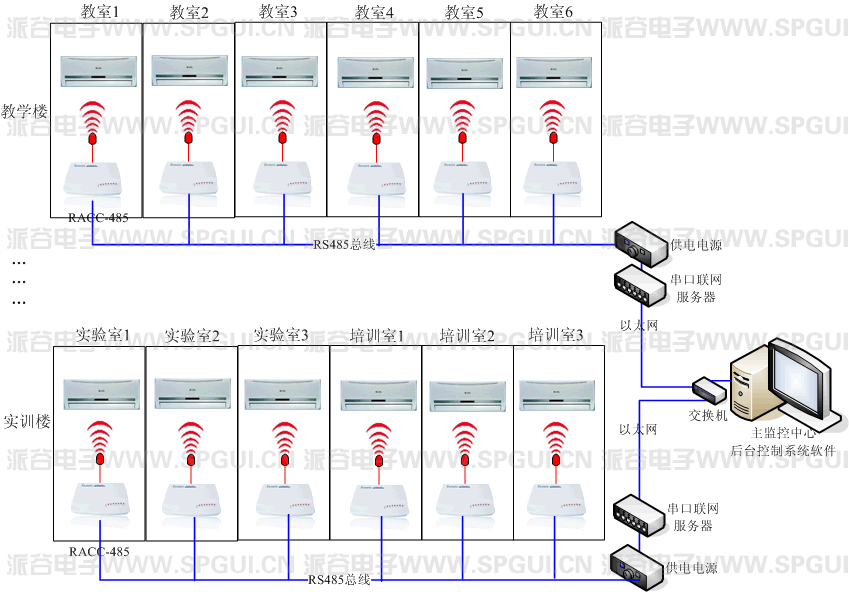

  1、 设备安装布线示意图







  2、设备列表


设备编号 名称备注
A         RACC-485核心控制设备
B         串口联网服务器联网设备
C         供电电源为设备提供供电
D         主监控中心后台控制系统软件



  3、设备简介



设备名称  设备简介
RACC-485 本系统中的核心产品负责发送红外指令控制空调,采集控制器所在地的温度信息,并与主监控中心建立数据连接,协议通讯,接收主监控制中心的指令,回传结果数据
串口联网服务器 接入RACC-485至以太网。
供电电源 为各个RS485空调远程控制器提供电源,保证工作用电。
空调控制系统软件 主监控中心后台



  4、设备安装布线


流程名称 流程简介
A、布线 用四芯以上信号线串连所有控制器最后连接到后台控制系统的控制PC机,即完成了布线工作,PC机离最远的控制器可以达到1千米。
B、设备安装 控制器安装在需要控制的空调的对面位置10米范围里均可有效的控制空调。
C、设备供电 当后台控制系统与控制器之间距离大于200米时,需要在控制器旁边安装电源插座,为控制器供电,如果距离小于200米时可以在PC机所在地统一提供电源。
