一、 概述
在深入探讨Modbus-RTU与MQTT协议在空调集控系统中的协同工作机制之前，我们需要回顾分体空调集中控制的核心诉求。随着高校及企事业单位对节能减排要求的日益严格，针对宿舍、教室等场景的空调滥用、温度设置不当及设备维护滞后问题，实施集中管控已成为必然趋势。
然而，实现集中管控面临着“最后一公里”的通讯挑战。传统的空调设备多为哑终端或仅具备简单的红外接收功能，而现代化的物联网（IoT）云平台则基于高并发、低带宽的互联网协议。如何将底层的电气信号（电压、电流、开关量）高效、稳定地转化为云端可识别的数据，是控制系统设计的核心难点。
广州亚禾电子科技有限公司推出的AC360系列智能节能远程空调控制器，通过在设备端采用工业级Modbus-RTU协议采集数据，在传输层利用MQTT协议与云端交互，成功解决了这一异构网络融合的问题。本文将详细阐述这两种协议如何在亚禾控制器中协同工作，实现高效、稳定的空调集群控制。
二、 协议特性与分工
在空调集控系统中，Modbus-RTU和MQTT扮演着截然不同但互补的角色。我们可以将其比喻为“局域网内的方言”与“互联网上的通用语”。
1. Modbus-RTU：底层的感知与执行
Modbus-RTU 是一种串行通信协议，广泛应用于工业电子设备之间。在亚禾AC360系列控制器中，Modbus-RTU主要负责“感知”与“底层执行”。
控制器配备了RS485接口和UART接口。在物理层，这些接口利用差分信号传输，抗干扰能力强，非常适合电磁环境复杂的空调室外机或配电箱环境。
特点分析：
主从架构： 严格的主从（Master-Slave）轮询机制，确保了指令执行的确定性。不会出现数据碰撞，这对于控制空调的开关逻辑至关重要。
寄存器映射： 空调的每一个状态（如：运行电流、环境温度、压缩机状态）都被映射为唯一的寄存器地址。例如，AC360内部的电流互感器读取到的数值，会实时更新到特定的保持寄存器（Holding Register）中。
实时性： 在本地链路中，Modbus-RTU的响应通常在毫秒级，保证了急停、过流保护等指令的即时生效。
2. MQTT：云端的交互与发布
MQTT（Message Queuing Telemetry Transport）是一种基于发布/订阅（Publish/Subscribe）模式的轻量级通讯协议。在亚禾AC360S-4G或配备WiFi模块的控制器中，MQTT负责将处理后的数据上传至云平台。
特点分析：
带宽效率： 采用二进制报头，头部开销极小（最小仅2字节），非常适合4G/NB-IoT等按流量计费或带宽受限的网络环境（如学校宿舍区密集的网络环境）。
解耦合： 设备（Publisher）不需要知道服务器（Subscriber）的具体IP，只需向特定的“主题（Topic）”发送消息。这使得系统扩容变得极为简单，增加新的空调控制器不需要重构服务器逻辑。
服务质量（QoS）： MQTT提供三种QoS等级。在空调控制中，关键报警（如故障代码）可使用QoS 1或2确保送达，而常规的心跳包（如每分钟温度上报）可使用QoS 0以节省流量。

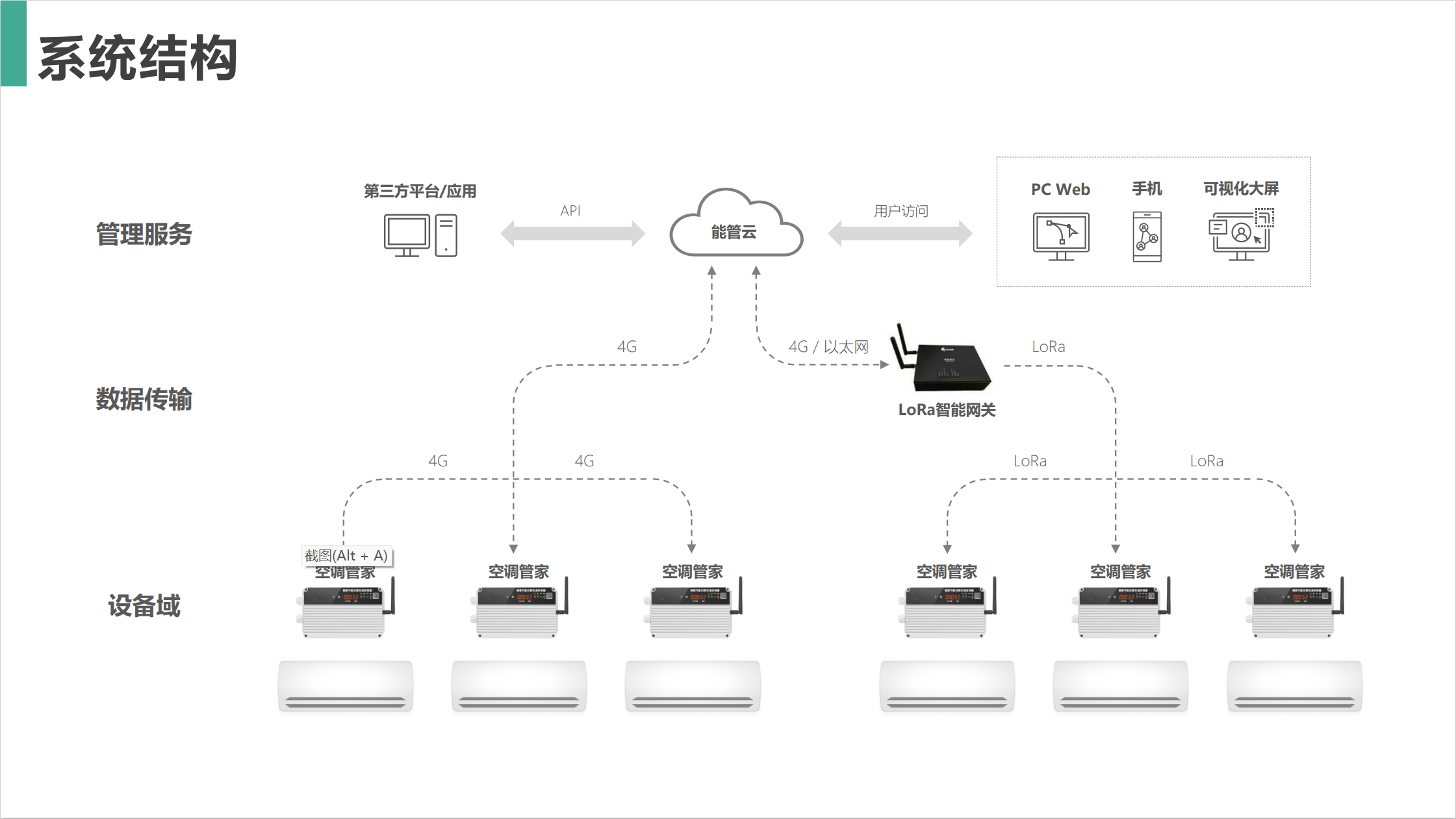

三、 协同工作原理：从边缘到云端
Modbus-RTU与MQTT的协同工作，实则是通过AC360控制器内部的微处理器（MCU）进行的“协议转换”与“边缘计算”过程。这一过程体现了亚禾专利《一种分体空调控制方法、系统、电子设备及存储介质》（专利号：202410688898X）中的核心思想。
1. 数据上行流程（采集 -> 封装 -> 发布）
当需要监测空调运行状态时，数据流向如下：
步骤 A：物理量采集（Modbus逻辑层）
AC360控制器的传感器接口实时采集电流、电压及温度数据。
引用专利：此时，控制器根据专利《一种空调性能持续监测系统及方法》（专利号：2019103139540）中的算法，通过互感器读取电流波形，判断空调是否处于制冷、制热或待机状态。这些原始数据被存入控制器内部的Modbus寄存器映射区。
// 模拟 Modbus 寄存器数据 (Hex) 地址 0x0100 (当前电流): 0x0032 (5.0A) 地址 0x0101 (环境温度): 0x001A (26°C) 地址 0x0102 (运行状态): 0x0001 (Running)
步骤 B：协议转换（边缘计算层）
控制器的MCU定时（如每5分钟）或在状态突变时，读取上述寄存器数值。不同于传统的透传模式（直接将Hex码打包），AC360会进行边缘处理：将Hex数值转换为具有物理意义的十进制数值，并组装成JSON格式。
引用专利：在此阶段，控制器还会根据专利《一种滤网的状态检测方法及空调节能控制器》（专利号：2022110154034），对比历史电流与温差数据，计算滤网脏堵系数，并将该系数一并打包。
步骤 C：消息发布（MQTT传输层）
组装好的JSON数据包作为Payload（负载），通过4G或WiFi模块发布到指定的主题。
Topic: /school/dorm/building_A/room_101/update Payload: { "devId": "AC360-8888", "current": 5.0, "temp": 26, "filterStatus": "clean", "timestamp": 1679882200 }
2. 指令下行流程（订阅 -> 解析 -> 映射 -> 执行）

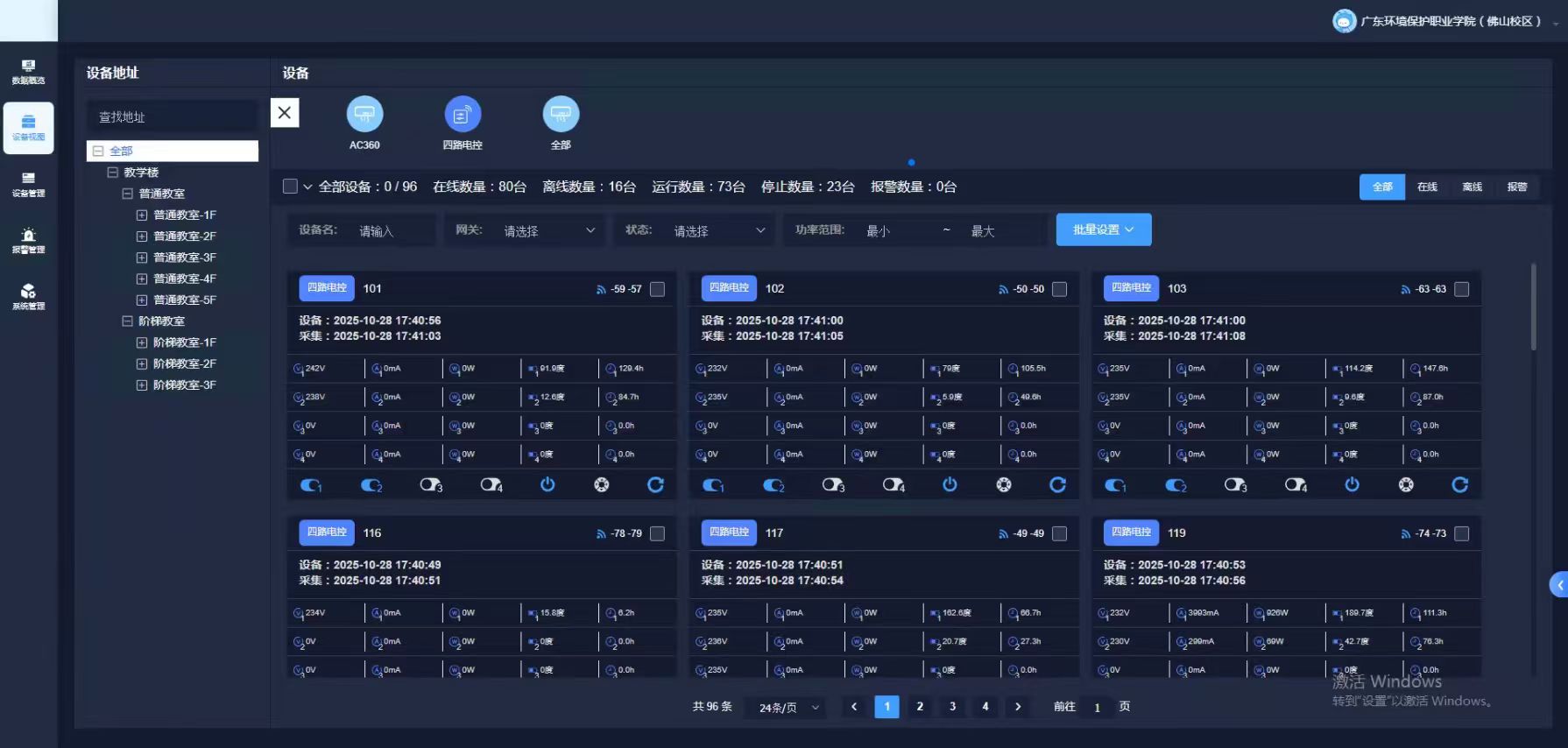

当管理员通过Web端远程控制空调时，流程反向进行：
步骤 A：云端发布
云平台向特定设备的主题发布控制指令。
Topic: /school/dorm/building_A/room_101/cmd Payload: { "action": "power_on", "mode": "cool", "set_temp": 24 }
步骤 B：本地解析与红外映射
AC360订阅了该主题，接收到Payload后，MCU解析JSON字段。
关键技术：控制器查询内部存储的“红外码库”。这得益于亚禾的实用新型专利《兼有码库匹配及波形自学习功能的空调控制器》（专利号：2019220054534）。系统根据指令（制冷、24度），在本地Flash存储中检索对应的红外波形数据。
步骤 C：Modbus/物理层执行
若控制器外挂了扩展模块（如通过RS485连接的从机），MCU会生成一条标准的Modbus写寄存器指令（Function Code 06 或 10），通过RS485总线发送给从机；或者直接驱动板载的红外发射管（IR Transmitter）发射红外信号，控制空调动作。
四、 技术细节与协议兼容性优势
在学校集控场景下，这种“内Modbus + 外MQTT”的架构相比单一协议具有显著优势。
1. 解决网络不稳定性（断点续传）
学校网络环境（尤其是WiFi和4G）在用网高峰期极易出现波动。
纯Modbus TCP方案的缺陷：如果直接使用Modbus TCP连接云端，一旦网络中断，连接需重新握手，且中断期间的数据会丢失。
协同方案优势： AC360利用MQTT的“遗嘱消息（Last Will）”和“保留消息（Retained Message）”功能。如果设备掉线，云端能立刻感知。更重要的是，控制器内部基于Modbus寄存器的存储机制，可以在断网期间将采集数据写入Flash（历史数据存储），待网络恢复后，批量通过MQTT发布。这符合专利《一种空调动态寻优的节能控制方法、系统、设备及介质》（专利号：2024115577532）中对数据连续性的要求，确保节能策略的算法输入不中断。
2. 兼容性与扩展性
硬件兼容： AC360的RS485接口遵循标准Modbus-RTU协议，这意味着它不仅能控制空调，还能挂载其他支持Modbus的设备，如智能电表、人体存在传感器等，实现“一机多用”。
平台兼容： MQTT是目前所有主流IoT平台（阿里云、腾讯云、AWS）的标准接入协议。通过JSON格式封装Modbus数据，使得上层应用开发无需关心底层的寄存器地址（Address 0x001A），只需处理语义化的键值对（"temp": 26），极大地降低了系统集成的难度。
3. 流量与成本控制
对成本的关注，MQTT协议的头部压缩机制显著降低了4G资费。
相比于Modbus TCP每一帧都需要TCP握手确认的繁琐，MQTT在长连接建立后，维持心跳的开销极低。对于拥有数千台空调的高校宿舍区，这每年能节省可观的通信费用。
五、 实施中的配置与调试
为了确保两种协议高效协同，在现场实施时需依照AC360说明书进行严格配置。
1. Modbus侧配置（物理层）
依据AC360说明书，在安装时需注意：
波特率匹配： 默认通常为9600bps，需确保总线上所有设备一致。
地址拨码： 如果采用RS485组网（例如一个4G网关带多个LoRa或有线子设备），必须通过AC360的管理员遥控器（MENU -> TEST -> 3 -> 数字 等指令）设置唯一的从机地址，避免总线冲突。
2. MQTT侧配置（网络层）
依据说明书-AC360-4G中的配网步骤：
三元组设置： 需通过管理员遥控器或微信小程序，将云平台分配的ProductKey、DeviceName、DeviceSecret写入控制器。
Topic订阅： 确控制器订阅了正确的控制Topic，否则无法接收云端指令。通常设备上电联网后，LED2绿灯长亮表示MQTT连接成功。
六、 结论与建议
通过上述分析可见，将Modbus-RTU的工业级稳定性和MQTT的互联网灵活性相结合，是构建现代化学校空调集控系统的技术基石。广州亚禾电子科技有限公司的AC360系列控制器，正是基于这一理念设计。
它利用Modbus-RTU在底层精准采集电流、控制红外，确保了对空调硬件控制的绝对可靠；利用MQTT在传输层实现轻量级、高并发的数据上云，满足了智慧校园大数据分析的需求。结合《一种分体空调节电控制系统、节电控制器及其节电量计算方法》（专利号：2021114759949）等专利技术，该系统不仅实现了“控得住”，更实现了“管得好”、“省得下”。
建议： 在新建或改造学校空调系统时，优先选择具备“边缘解析能力”的控制器（支持本地Modbus解析+MQTT上报），而非简单的透传模块。这将在后续的运营维护、故障排查及功能扩展中，节省大量的人力和物力成本。
