中央空调控制器-风机盘管分户计费系统
时间: 2025-07-08浏览次数：
随着建筑能耗问题的日益突出，水系统中央空调作为大型建筑中常见的空调形式，其能耗管理变得尤为重要。传统的按面积分摊费用的方式不仅缺乏公平性，也难以激励用户节约能源。
一、概述
随着建筑能耗问题的日益突出，水系统中央空调作为大型建筑中常见的空调形式，其能耗管理变得尤为重要。传统的按面积分摊费用的方式不仅缺乏公平性，也难以激励用户节约能源。因此，实现水系统中央空调的分户计费成为提升能源利用效率、促进节能减排的重要手段。本文将介绍如何通过科学的技术手段和管理方案，实现水系统中央空调的分户计费，本方案使用广州亚禾（派谷）电子科技有限公司的ACLINK风机盘管智能节能温控器（以下简称ACLINK）。
二、分户计费的目的与意义
分户计费的核心目的在于通过精确计量每个用户或区域的空调使用量，实现费用的公平分摊，从而激励用户合理使用空调资源，减少能源浪费。具体意义包括：
1. 公平性：按实际使用量计费，避免“大锅饭”现象，确保每个用户支付的费用与其实际消耗的能源成正比。
2. 节能性：通过经济杠杆作用，促使用户主动调节空调使用习惯，减少不必要的能耗。
3. 管理便捷性：实现远程监控和自动化计费，减轻物业管理人员的工作负担，提高管理效率。
三、分户计费的技术基础
1. 水系统中央空调的工作原理
水系统中央空调通过水循环实现制冷或制热功能，主要由冷冻水循环系统、冷却水循环系统和主机三大部分组成。冷冻水循环系统负责将低温冷冻水输送至末端设备（如风机盘管），与室内空气进行热交换后返回主机再冷却；冷却水循环系统则负责排出系统总热量，确保主机正常运行。
2. 分户计费的技术手段
分户计费技术主要依赖于精确的计量设备和先进的控制系统。目前，主流的分户计费方法包括能量型计费、时间型计费以及两者的混合型计费。
· 能量型计费：基于热力学原理，通过测量用户端供回水温差和流量来计算冷热量，直接反映用户的实际用能情况。
· 时间型计费：通过监测末端设备（如风机盘管）的运行状态（电动阀开关、风速档位）来计算当量时间，间接反映用户的用能情况。
· 混合型计费：结合能量型和时间型的优点，通常在大区域使用能量型计量主机能耗，末端使用时间型计量用户使用量。
四、ACLINK风机盘管智能节能温控器的计费方案

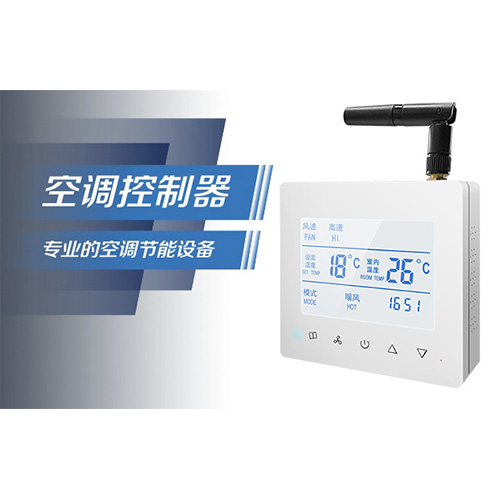

1. 产品概述
ACLINK是广州亚禾电子科技有限公司自主研发的一款智能节能远程风机盘管温控器，专为二管制水系统设计。该产品集成了智能控制模块、智能计费模块、远程通讯模块和远程监测模块，能够实现对风机盘管和电动阀的精确控制，同时支持多种通讯方式（如RS485、LORA、WiFi、4G），便于远程管理和数据传输。
2. 计费方案详解
ACLINK支持两种主要的分户计费模式：固定工况系数计费和动态用电量分摊。这两种模式分别对应时间型计费和能量型计费的理念，但结合了ACLINK的独特设计，实现了更精确、更灵活的计费方式。
模式一：固定工况系数计费
计算逻辑：
分摊费用 = Σ（各工况时长 × 对应系数） × 内机制冷量 × 分摊值单价
（涵盖制冷/制热低、中、高速工况）
其中，各工况时长指风机盘管在不同风速档位（低速、中速、高速）下的运行时间，对应系数根据设备实际运行情况设定，内机制冷量为风机盘管的额定制冷能力，分摊值单价由物业管理方根据系统总投资和运行成本确定。
适用场景：
· 用户需工况下单位时长费用固定的场景，如商业租赁、公共区域分摊。
· 对费用稳定性要求高于精准性的场景。
优缺点：
· 优点：费用计算简单，用户可预估成本，便于财务管理。
· 缺点：可能与实际电表费用存在偏差，因为未动态关联用电量。
配置要点：
· 在ACLINK控制器或软件中启用“模式一”。
· 设置工况系数、内机制冷量、分摊单价参数。
模式二：动态用电量分摊
计算逻辑：
首先计算分摊系数：
分摊系数 = Σ（各工况时长 × 系数） × 内机制冷量
然后计算分摊费用：
分摊费用 =（该内机分摊系数 × 总用电量 × 电价） / 全系统分摊系数总和
其中，总用电量由兼容电表实时采集，电价根据当地电力公司标准设定。
适用场景：
· 需精准分摊实际用电量的场景，如多租户办公、精确成本核算。
· 用户可接受费用受其他用户影响的场景。
优缺点：
· 优点：费用与实际用电量强关联，公平性高。
· 缺点：用户工况用电量受其他用户影响；设备离线时数据采集中断，影响精度；待机状态用电无法分摊。
配置要点：
· 在ACLINK控制器或软件中启用“模式二”。
· 配置工况系数、内机制冷量，并接入兼容电表（推荐安科瑞/鼎臻品牌）。
· 确保电表数据实时采集至系统。
3. 硬件配置与实现
能量型计费硬件配置
· 超声波流量计：用于测量冷冻水流量，具有高精度、抗污染能力强等特点。
· 四线制配对温度传感器：安装在用户进、回水管道上，测量供回水温差，精度要求极高。
· 能量积算仪：集成流量与温度数据，实时计算冷热量。
时间型计费硬件配置
· 智能控制器（ACLINK）：实时监测风机盘管的运行状态和电动阀的开关状态。
· 电动二通阀：控制水路通断，作为计费触发条件。
· 通信模块：支持RS485、LORA、WiFi、4G等多种通讯方式，实现数据传输。
4. 系统集成与软件功能架构
ACLINK分户计费系统的软件架构采用分层设计，包括数据采集层、数据处理层和应用服务层。
· 数据采集层：负责从各户的计量终端收集用能数据，包括供回水温差、流量、风机盘管档位运行时间等。
· 数据处理层：对采集的原始数据进行清洗、计算和存储，核心功能是冷热量计算和费用分摊。
· 应用服务层：提供用户管理、数据查询、账单生成和远程控制等功能，支持Web和小程序访问。
五、系统实施中的关键问题与解决方案
1. 计量准确性问题
问题描述：水系统特有的水质污染可能导致传感器漂移或堵塞，影响计量精度。
解决方案：
· 定期清洗和预膜处理，采用中性清洗技术剥离锈垢，纳米级预膜剂在管道内壁形成保护层。
· 考虑管道热损失补偿，通过双闭环控制算法减少管网热损失。
· 对于风机盘管，调整送风相对湿度以提高冷量计算精度。
2. 系统兼容性问题
问题描述：在旧建筑改造中，能量型系统需改动水系统管道，可能影响原有系统运行。
解决方案：
· 分阶段实施，先部署末端控制器实现时间型计量，再逐步升级为能量型系统。
· 时间型系统需解决水泵待机电量分摊问题，通过PI控制器将外机总电量按末端使用比例分摊。
3. 收费策略争议问题
问题描述：用户可能对基础费比例和计量单价产生质疑。
解决方案：
· 采用透明的计费方式，提供多种套餐选择（如基础费+超额计量模式）。
· 基于历史数据动态调整单价，确保计费公平合理。
4. 数据安全风险问题
问题描述：数据传输过程中可能被截获或篡改。
解决方案：
· 通信传输采用TLS 1.3或AES加密技术。
· 数据库采用权限分级管理，确保数据安全。
六、经济性与节能效果分析
1. 经济性分析
ACLINK分户计费系统的投资回报期通常为3-5年。能量型系统初始投资较高，但长期运行成本低；时间型系统初始投资低，但需考虑后期维护成本。混合型系统则平衡了投资与精度，提供了更具成本效益的解决方案。
2. 节能效果分析
实证研究表明，采用分户计费后，中央空调系统整体能耗可降低15%-30%。这主要源于用户节能意识的提高和系统运行效率的优化。例如，通过经济杠杆作用，促使用户在非使用时段关闭空调，减少待机能耗；系统还能根据实时负荷调整主机和水泵的运行状态，减少空载能耗。
七、未来发展趋势与技术展望
随着物联网、大数据和人工智能技术的发展，水系统中央空调分户计费系统正朝着更智能、更精准的方向发展。未来系统将实现多源数据融合、自适应算法优化和个性化服务提供，进一步提升能源利用效率和用户体验。
1. 多源数据融合
未来系统将整合水系统、电系统和空气系统的数据，通过机器学习算法优化分摊模型，提高计量精度。例如，结合风机盘管的运行状态和室内外温湿度数据，可更准确地评估用户的实际用能需求。
2. 自适应算法优化
基于历史数据和实时负荷预测，动态调整分摊系数和收费策略。例如，通过分析用户用能习惯，预测高峰负荷并提前调整系统运行参数，减少能源浪费。此外，系统还将引入异常检测和自修复功能，提高系统的可靠性和稳定性。
3. 个性化服务提供
根据用户的用能习惯和偏好，提供定制化的节能建议和控制策略。例如，系统可分析用户的温度设置和使用时间，推荐更经济的用能方案。同时，系统还将支持多终端访问和智能交互，如语音控制、手势识别等功能，进一步提升用户的便捷性和满意度。
八、结论
水系统中央空调分户计费系统通过科学的计量技术和智能化的管理平台，实现了能源使用的透明化和精细化管理。ACLINK风机盘管智能节能温控器作为该系统的核心设备，支持多种计费模式和通讯方式，满足了不同场景下的需求。随着技术的不断进步和应用的广泛推广，分户计费系统将在建筑节能和用户权益保障方面发挥越来越重要的作用，为构建绿色、低碳的建筑环境提供有力支撑。
